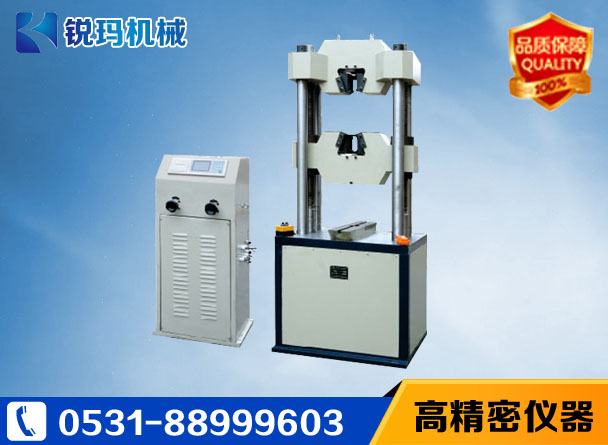

100T螺紋鋼拉伸萬能試驗機為兩立柱、兩絲杠、采用油缸下置、渦輪蝸桿傳動式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測力儀表采用高清液晶顯示屏，實驗數據方便直觀。傳動系統采用橫穿移動橫梁的蝸輪蝸桿傳動機構來調整試驗空間，使傳動系統與定位系統徹底分離，加載系統幾何中心與受力中心完全一致，保證了上下鉗口的同軸度和主機的耐久性。
液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。測力儀表通過傳感器采集分析數據，顯示時時力值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。
螺紋鋼拉伸萬能試驗機測力系統
支持進行拉伸、壓縮、剪切、彎曲等試驗；
手動調整送回油閥，操作簡潔靈活；
支持試驗參數自定義；
電子測力，液晶顯示試驗力時間曲線、試驗力、試驗力峰值、具有明顯屈服特征材料的屈服力；
查詢試驗結果靈活方便；
配有微型打印機。
測力系統保護裝置
當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
當活塞升起達到上極限位置時，限位保護，油泵電機停機。
當橫梁下降達到設定位置時，限位保護，減速機停機。

1、用國外電子元器件，全數字化設計；
2、符合PCI2.1總線標準，微機自動識別和安裝，做到“即插即測”；
3、集成雙通道精密放大器，數字調零；
4、數據采集系統由8路高精度24位A/D轉換通道組成。高分辨率達1/300000，全程不分檔或根據用戶要求分四檔。
5、3路光電編碼器輸入，允許正交碼脈沖頻率可高達5MHZ，具有糾錯、辨向、計數等到功能。
6、電子測量系統無電位器等手調元件，保證互換性，方便維修更換；
7、內置大規模CPLD可編程器件，具備高速運算能力，實時處理數字信號；
