摘要：萬能試驗機的安裝精度對用戶使用試驗機至關重要，如果試驗機的安裝垂直度不能保證，就不能保證軸向拉伸，不僅影響試驗的精度，同時也影響油管與油缸、油管與閥門的接口精度，容易引起密封失效，造成漏油現象，使試驗機的穩壓性能降低，從而縮短試驗機的工作壽命。



　　1、引 言

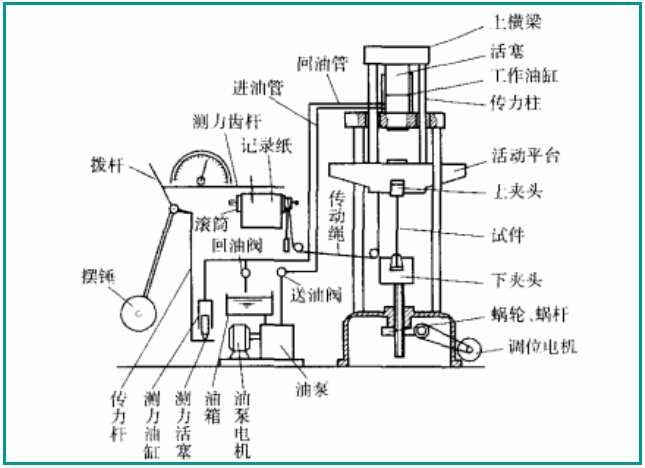

　　萬能材料試驗機不僅在企業、科研部門和高等院校廣泛運用，而且也被質量技術部門作為重要的檢測設備。萬能試驗機的制造精度固然重要，但是其安裝精度同樣重要，因為不精確的安裝，將給后期使用帶來很多的弊病。萬能試驗機一般分兩部分：加力部分;測力部分。本文分別就其不正確的安裝給試驗帶來的誤差作一介紹。



　　2、加力部分垂直度的誤差

　　(1)在測定低碳鋼彈性模量 E 時，蝶式引伸儀的兩只千分表讀數誤差很大，而且有時其中一只表反向轉動，出現這一問題的主要原因有：萬能試驗機安裝時的垂直度沒有得到保證，造成被拉伸試樣呈現偏心拉伸。表針反向轉動是因為試驗機穩壓性能差，液壓系統出現嚴重的漏油現象。

　　(2)試驗機的垂直度有誤差，就不能保證試樣受到軸向拉伸，因此所進行的實驗數據也不能保證精度。

　　(3)試驗機的垂直度誤差將造成活動工作臺單側滾輪與固定立柱的摩擦，不能保證載荷數據的準確性。

　　(4)試驗機的垂直度誤差將導致工作油缸活塞與油缸壁的單側摩擦，對試驗機整機壽命及液壓系統也有影響。

　　(5)試驗機的垂直度誤差會引起試驗機下方夾頭升降蝸桿在垂直上升時有摩擦噪聲，使機構磨損加劇。

　　(6)試驗機的垂直度的問題還影響左側自動繪圖裝置，因為左側自動繪圖裝置是由右側試驗機主體升降工作臺聯系的線繩和導向滾輪傳動，最主要還是與傳動載荷大小的水平齒條有關，因為試驗機的垂直度不能保證載荷的精度，間接地影響自動繪圖裝置，所以其拉伸曲線也不能準確反映實際情況。

　　3、測力部分安裝誤差對實驗結果的影響

　　(1)首先影響加力部分和測力部分的油管連接，試驗機的生產廠家對進、回油管的成形彎角的空間位置基本上都有限位，因此加力部分和測力部分的油管連接會因為二者安裝的位置度和垂直度偏差受到影響，首先影響的是油管與進、回油閥門與油缸的結合，其次影響的是接口是否滲油問題。因為試驗機漏油，試驗機的穩壓性能不能保證，對彎曲試驗定載荷下一次多點測應變的數據的準確性不能保證，進油閥不能完全關閉，為保證穩壓必須使進油閥稍微開啟，以保證進油量等于漏油量，這就需要頻繁開關進油閥，加劇了閥門的磨損，從而加重漏油現象，載荷越大則漏油現象越嚴重，形成惡性循環，使完成試驗的難度增加。

　　(2)左側安裝垂直度的誤差會影響試驗機工作前調零的問題，因為平衡擺錘的調節需要保證擺錘的鉛垂，影響推倒水平齒的撥桿的角度，進而影響力值的大小，也影響水平齒條的仰角。

　　(3)影響測力指針的正確復位。測力油缸的活塞對傳力桿的推力都會因為試驗機安裝精度產生誤差。



　　4、結語

　　萬能試驗機作為材料力學實驗教學的主要設備，其價格比較昂貴，而且作為一種固定資產，具有較長的使用周期，千萬不能隨便找?guī)讉€泥瓦工，簡單安裝了事。安裝萬能材料試驗機應該請有資職的施工隊伍，最好請生產廠家的技術人員現場指揮，把安裝試驗機作為一件大事去完成。
????
