摘要：研究設計了一套微機控制電子萬能試驗機專用裝置，用來校驗數顯式推拉力計、拉壓力傳感器、測力儀。文章著重介紹了這套裝置的設計目標、裝置組成、工作原理、主要技術指標參數、軟件的實現等。

    拉壓力傳感器、測力儀只能用杠桿式力標準機或靜重式力標準機進行測定，一般情況下都是送到省計量院或國家計量院去測定，市、縣級計量部門一般沒有建立該項計量標準。但是有很多企業的拉壓力傳感器并不需要出具檢定證書，他們僅僅需要知道自己的設備準不準，也不需要達到很高的準確度，而且送到省計量院或國家計量院去檢定需要耗費大量的人力、物力和時間。在平時的工作中校驗數顯式推拉力計、拉壓力傳感器、測力儀至少需要2-3臺從小量程到大量程的設備，購置設備需要花費不少費用。

    1、設計目標

    設計一套專用裝置，用來校驗數顯式推拉力計、拉壓力傳感器、測力儀，在一臺設備上實現數顯式推拉力計、拉壓雙向傳感器、測力儀的校驗，一可以解決企業的送檢問題，二可以做到方便實用，節省計量部門的設備購置費用。

    2、裝置組成

    微機控制電子萬能試驗機專用裝置主要由主機、伺服電機及伺服驅動器、高精度負荷傳感器、精密滾珠絲杠、夾具、專用測力傳感器拉伸連接件、接頭四套、電腦、打印機、控制卡及控制軟件等幾部分組成。本文介紹的是配置100kN、10kN兩套傳感器的專用裝置。

    3、工作原理

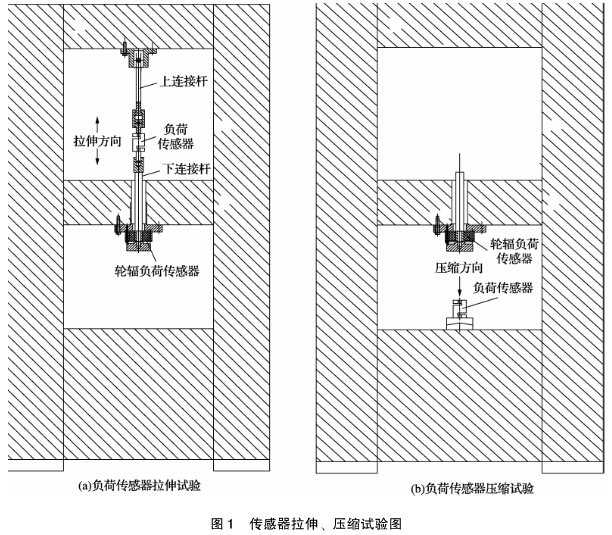

    該套裝置的主機由上橫梁、移動橫梁與工作臺通過立柱、滾珠絲杠連接成剛性落地式框架結構，伺服電機及伺服調速系統安裝在工作臺下面，伺服電機通過同步齒型帶減速機構驅動滾珠絲杠選裝，從而帶動移動橫梁做上下移動以實現對被檢儀器加載（移動橫梁與工作臺之間安裝有壓縮附具，可進行壓縮試驗；移動橫梁與上橫梁之間安裝有拉伸連接件，可進行拉伸試驗）。部分傳感器拉伸、壓縮試驗圖形如下圖：



    4、主要技術指標參數

   （1）最大試驗力：壓力拉力100kN。
   （2）萬能試驗機等級：試驗機要求0.5級
   （3）所配備傳感器：設備上配置100kN、10kN兩套傳感器兼儀表（兩只傳感器配一個多通道數字測力儀），能做拉壓雙向檢測。安裝傳感器的架體結構合理，方便裝卸互換和送檢。
   （4）傳感器準確度等級：準確度等級要求0.3級
   （5）橫梁移動速度相對誤差：±0.5%
   （6）橫梁移動速度：100kN、10kN拉壓雙向，移動速度（0.001-300）mm/min，無極調速并能任意設定速度。
   （7）試驗空間參數：有效拉伸空間800mm，壓縮試驗空間600mm。
   （8）一些具體要求配置：
        夾具：標準配置拉伸、壓縮、三點彎曲夾具各一套。
        連接件：專用測力傳感器拉伸連接件100kN、10kN各一套，接頭四套，可互換使用，適用于被檢負荷傳感器中的鏈接。
        計算機：品牌商務計算機，液晶顯示器，160G硬盤，1G內存，激光打印機。
    （9）限位保護：移動橫梁移動到其工作范圍的上、下限位置，限位裝置應使其自動停止移動。
    （10）過載保護：當試驗力超過每個測量范圍最大試驗力的2%-10%時，自動停機。

    5、軟件的實現

   （1）具有自動操作平臺。
   （2）可顯示實時測量數據，自動采集、處理數據。
   （3）原始記錄按規程、校準規范編制，當格式發生變化時進行格式的更改。
   （4）自動計算示值相對誤差和重復性誤差，并生成原始記錄。
   （5）原始記錄可存儲、查詢及刪除，并可導成Word文件。系統軟件能保存歷年的校驗數據。
   （6）在檢定過程中可以設置檢定的試驗力。程序采用開放的數據庫結構，檢定數據有數據庫管理，根據檢定需要可以隨時查詢、顯示、打印、刪除，用戶可以根據自己需要修改添加自定義項目。
   （7）參數管理權限：非調試操作人員不能進入?yún)?shù)調試模塊。
   （8）自動存盤：檢驗數據和試驗條件自動存盤，杜絕因忘記存盤引起的數據丟失。
   （9）電腦可以連不同量程、不同型號的傳感器和數字測力儀。

    6、結束語

    該套專用裝置平穩、高效、低噪聲（低速時基本上無噪聲），設計完成投入使用一段時間后，性能穩定可靠，測量準確度高，人機界面友好，操作自動化程度高，使用方便，給工作帶來極大的方便。
