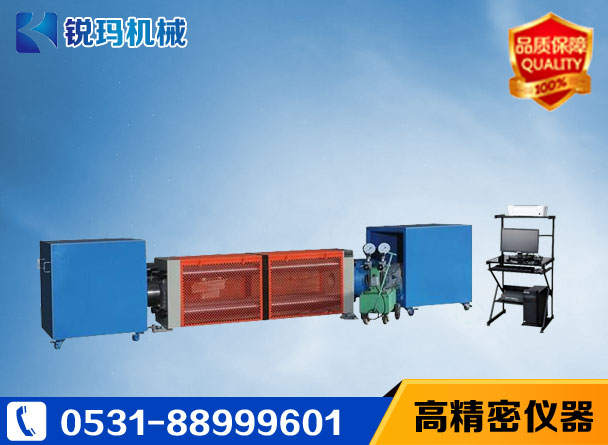

液壓式靜載錨固試驗機是按照國際標準GB/T14370-2000《預應力筋用錨具、夾具和連接器》的要求,研制開發的一種新型試驗機，用來完成對預應力筋用錨具、夾具和連接器的性能檢測。
一、功能概述：
1.該試驗機采用液壓手動控制方式，實現試驗過程的加載、保持、卸載、加壓、換向，按照GB/T14370-2000第6.1、6.2條中規定進行靜載試驗測試；安裝在活塞端部的負荷傳感器對液壓缸輸出的試驗力進行測量；位移傳感器近似測量試樣變形；微機完成試驗過程中試驗參數的設定、數據采集、處理、分析及顯示；配有Windows試驗機專用軟件,根據上述國家標準測量錨具的靜載錨固性能（主要參數錨具的效率系數和極限拉力總應變等），并對試驗數據進行統計和處理，然后輸出、打印所要求的試驗報告；
2.自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用,并可實現與用戶局域 網和互連網的數據傳輸與轉換；
3.實現試驗力測量自動切換，試驗力測量范圍相當于2%—100%.準確穩定、可靠. 強大的自檢功能和完善的保護功能.
二、技術指標及功能：
1、主機部分
1.最大試驗力：6500kN；
2.試驗力測量范圍及精度：5 0-6500 kN ；精度為±1%全不分檔
3.位移測量范圍及精度：0-200mm；精度為±1%F.S.
4.試樣規格：Φ9.50；Φ11.10；Φ12.70；Φ15.24mm ；17.8mm；21.6mm（公稱直徑)
5.試驗能力：19孔錨具試驗
6.試樣的長度：大于3000mm
7.空心液壓缸的行程：200mm
8.試驗機主機形式：臥式
9.試驗機的外形尺寸（長寬高）：4500x1000x800mm
2、控制部分技術參數：
2.1、試驗力測量顯示部分:
(1).測量方式: 液壓式靜載錨具試驗機采用高精度負荷傳感器測量試驗力
(2).量程轉換方式: 自動\手動切換
(3).試驗力顯示方式: 微機屏幕顯示
(4).試驗力量程及精度100-5000kN；精度：優于±1%
2.2、位移測量顯示部分:
(1).測量方式: 采用高精度光電編碼器測量活塞位移
(2).位移顯示方式: 微機屏幕
2.3、液壓控制部分:
控制方式: 液壓式靜載錨具試驗機采用手動控制閥對試驗過程控制
